Les capteurs sont en prêt et réservables sur ADE : http://ade-materiels.grenet.fr/myadebooking/IM2AGBooking.jsp
Guide pour les réservations de matériels sur ADE : https://im2ag-wiki.univ-grenoble-alpes.fr/lib/exe/fetch.php?media=pret:ufr_imag_reservation_materiel_emprunteurs-im2ag.pdf
Guide d'utilisation des capteurs ARANET4 : aranet4_manuel_fr.pdf
Pour information un avis de Haut Conseil de la santé publique Relatif à l'adaptation des mesures d'aération, de ventilation et de mesure du dioxyde de carbone (CO2) dans les établissements recevant du public (ERP) pour maîtriser la transmission du SARS-CoV-2
3 réseaux de capteurs sont déployés dans les Bâtiment Math-rdc et Bâtiment F
| réseau LORA ELSYS_CO2 et Elichens Aura CO2 | réseau IF - ARANET | |
| http://iot-monitor.u-ga.fr/ | https://if-aranet.u-ga.fr | https://lora-graf.u-ga.fr/d/seTHrRxnk/donnees-im2ag?| |orgId=3 |
| Amphis Chabauty, F018 et F022 | salle TD 14 | 2*F18 |
| Salles CARISM et SAFE | salle TD 15 | 2*F22 |
| Salles réseau TD F101, F102, F103, F104,F105 | salle TD 16 | F217 |
| Salle crypto F203 | salle TD 17 | F218 |
| Salles TD : F106, F107, F108, F109, F110, F112, F113, F114, F115, F116, F117, F118 | salle TD 18 | Salles TP : F201, F202, F203, F204, F211, F212, F213, F214, F215, F217 , F218 |
| salle Mac F208 | salle TP Carism | F316 |
| Salles F319 et F321 | Amphi Chabauty | F319 |
| Grandes salles F316 et F320 | 2*F320 | |
| Salles TD Bâtiment math IF_14, IF_15, IF_16, IF_17, IF_18 | F321 | |
| Salles réunion F306, F308,F309 | 2*tour irma |
Déploiement (en cours) dans le bâtiment math pour les salles pédagogiques
salles TD 14/15/16/17/18 , salle TP Carism, Amphi Chabauty (en cours d'installation)
Accès en ligne (depuis réseau UGA uniquement):
https://if-aranet.u-ga.fr
10 capteurs de CO2 Elsys ERS CO2 sont installés dans différentes salles à l’im2ag.
Documentation capteur ELSYS ERS CO2
Il s'agit de capteurs mesurant CO2 température humidités et présence. Chaque capteur fait un relevé toutes les 10 minutes et envoie ces informations à un serveur hébergé à l'im2ag. La communication se fait grâce au réseau LORA de CampusIOT
| capteur | Lieu |
| ERS_CO2_26A2 | Amphi F018 |
| ERS_CO2_2710 | F316 |
| ERS_CO2_2711 | F203 |
| ERS_CO2_2712 | F319 |
| ERS_CO2_2713 | F218 |
| ERS_CO2_2714 | F216 |
| ERS_CO2_2715 | F111 |
| ERS_CO2_2716 | F107 |
| ERS_CO2_2717 | Amphi Chabauty |
| ERS_CO2_2718 | salle 018 |

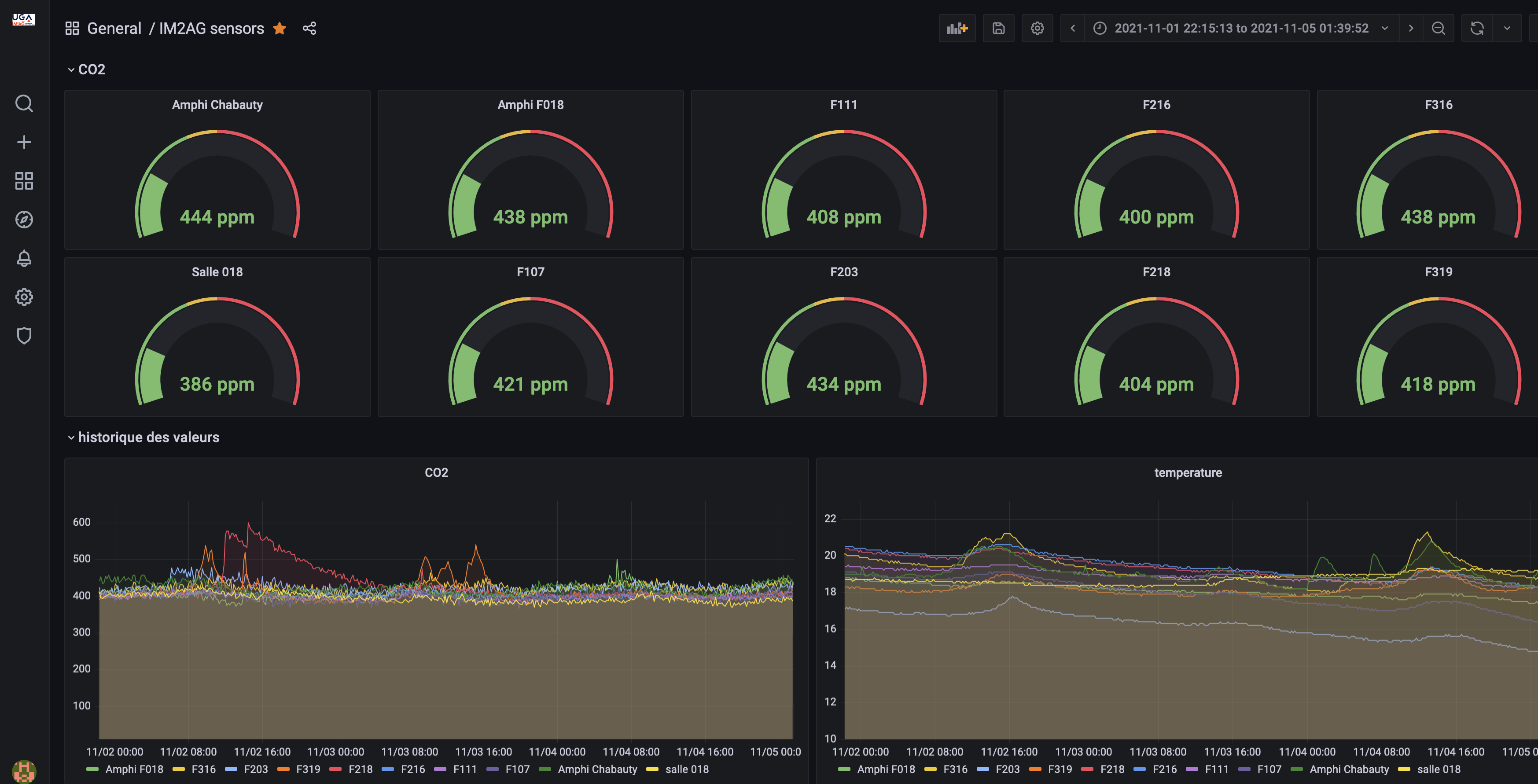

Le panneau de visualisation des capteurs est visible ici:
utilisateur: viewer mot de passe: co2@im2ag
Accessible uniquement depuis réseau UGA et VPN.

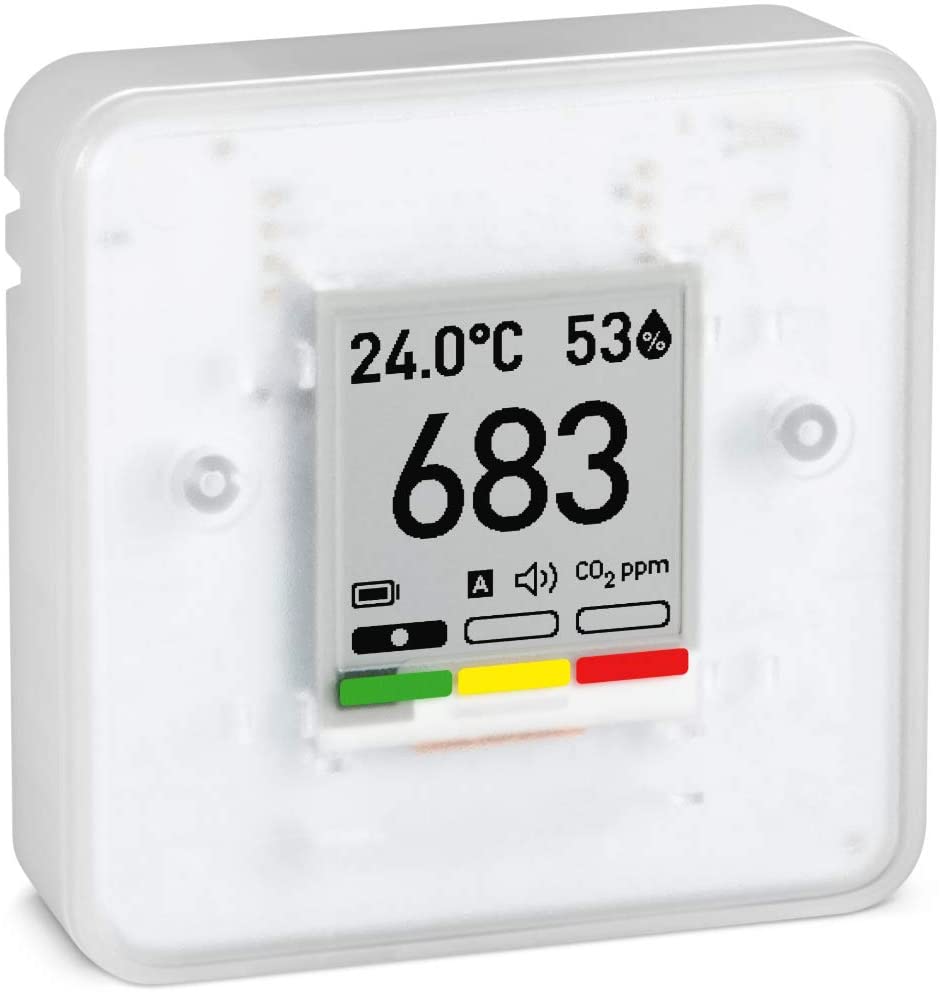

Capteurs Elichens Aura CO2
46 capteurs de CO2 elichens aura-CO2 sont installés dans différentes salles à l'im2ag.
Documentation capteurs Elichens aura-CO2
Les données sont mises à jour sur l'écran toute les 15 mn ou bien par une pression sur le bouton. Sur iot-monitor les données sont mises à jour toutes les heures.
| dev eui | salle |
| 260092 | im2ag-3e_pause_personnels |
| 26008b | im2ag-F021 |
| 260060 | im2ag-F022 |
| 260063 | im2ag-F101 |
| 260065 | im2ag-F102 |
| 260072 | im2ag-F103 |
| 260058 | im2ag-F104 |
| 260053 | im2ag-F105 |
| 26003d | im2ag-F106 |
| 260034 | im2ag-F108 |
| 260041 | im2ag-F109 |
| 23005b | im2ag-F112 |
| 230064 | im2ag-F113 |
| 240055 | im2ag-F114 |
| 210074 | im2ag-F115 |
| 210084 | im2ag-F116 |
| 23006d | im2ag-F117 |
| 21005c | im2ag-F118 |
| 2100ba | im2ag-F201 |
| 240013 | im2ag-F202 |
| 2100cc | im2ag-F204 |
| 210089 | im2ag-F208 |
| 240028 | im2ag-F211 |
| 240019 | im2ag-F212 |
| 24005b | im2ag-F213 |
| 240038 | im2ag-F214 |
| 23004b | im2ag-F215 |
| 260076 | im2ag-F217 |
| 260073 | im2ag-F306 |
| 260019 | im2ag-F308 |
| 23002b | im2ag-F309 |
| 2600a2 | im2ag-F315 |
| 230043 | im2ag-F320 |
| 230049 | im2ag-F321 |
| 26009f | im2ag-IF_14 |
| 2600a4 | im2ag-IF_15 |
| 260087 | im2ag-IF_16 |
| 26009e | im2ag-IF_17 |
| 230047 | im2ag-IF_18 |
| 26009c | im2ag-IF_Amphi_Chabauty |
| 260079 | im2ag-IF_Salle_CARISM |
| 260078 | im2ag-IF_Salle_SAFE |
| 26008f | im2ag-RDC_salle_reunion_scolarite |
| 23003d | im2ag-ServiceInfo_1 |
| 240056 | im2ag-ServiceInfo_2 |
| 26009a | im2ag-Tour_Irma_Amphi_01 |
Capteurs D678H: Insafe+ Carbon LoRa
Documentation capteur Insafe+ Carbon LoRa
Salles concernées : F316, F321, F319, 2*F320, F309, F218, F217, 2*F18, 2*F22, 2*tour irma
Remarque : certaines redondances de capteurs dans les salles sont voulues pour faire des comparaisons entre précisions de mesure de capteurs

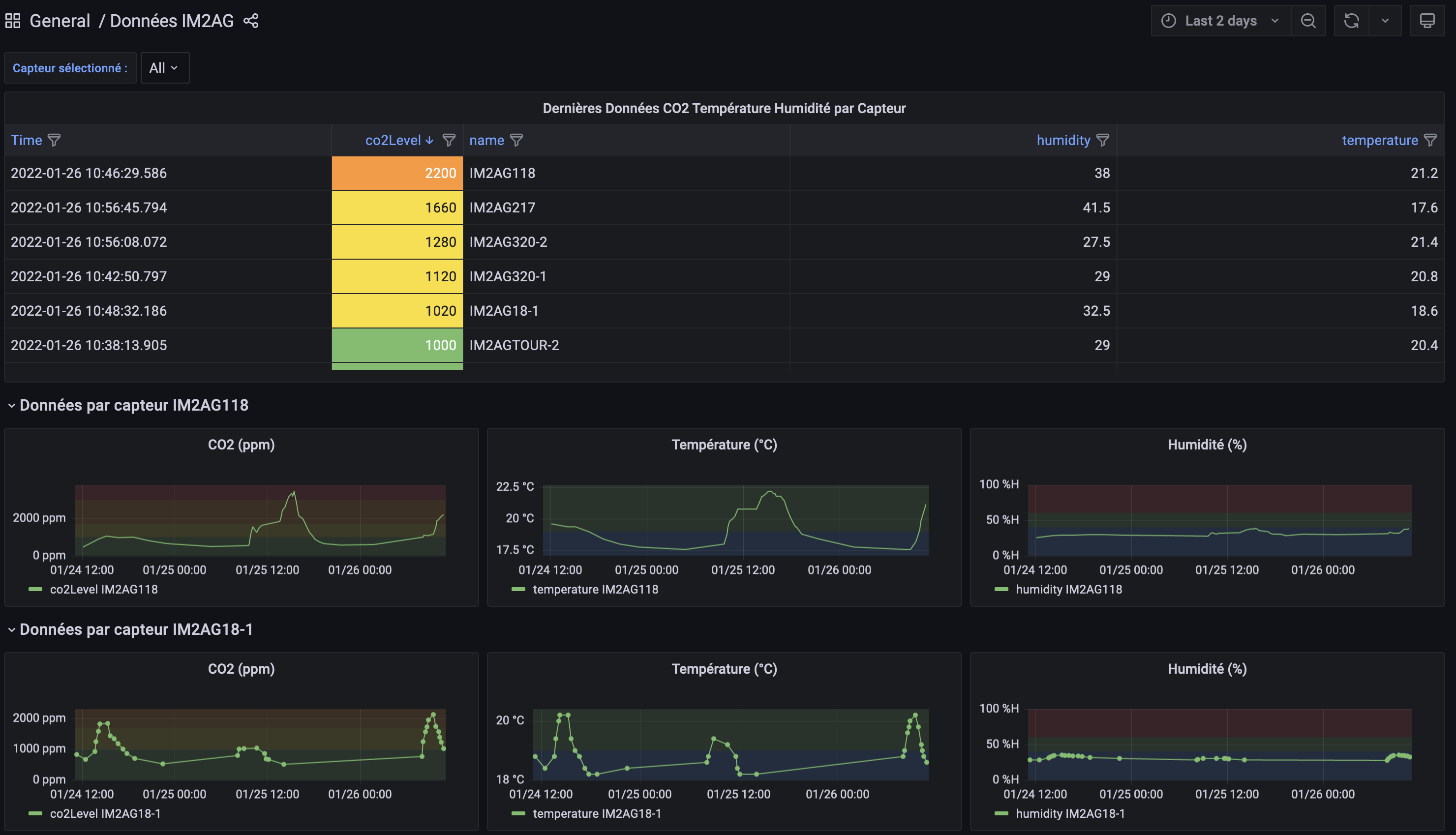

Accès en ligne (réseau UGA et VPN) : https://lora-graf.u-ga.fr/d/seTHrRxnk/donnees-im2ag?orgId=3
D'après les relevés fait depuis septembre il apparait que le taux de CO2 grimpe très rapidement dans nos salles quand elles sont occupées au-delà du quart de leurs capacités.
il est possible de le maintenir à un seuil raisonnable à condition d'aérer en grand (fenêtres et portes) 5min toutes les 30 minutes et ouvrir aussi avant et après les séances, plus longuement, afin de “purger” la salle.
